Válvula doble serie 77 Categoría de seguridad. 4 PL e, Monitoreo Interno, Reinicio Automático
Catalogo de producto
Instrucciones de instalación - Serie 77 controlada por piloto
Instrucciones de instalación - Serie 77 controlada por solenoide
- El sistema de monitoreo dinámico autónomo no requiere controles de monitoreo de válvulas adicionales
- Reinicio automático al desactivarse
- Construcción de carretes dobles de acero inoxidable
- Interruptor de indicación de estado (listo para funcionar) para informar al controlador de la máquina sobre el estado de la válvula
- El interruptor de presión proporciona una señal cuando la válvula está en una posición defectuosa
- Biblioteca SISTEMA disponible para descargar< /li>
Descripción general del producto de válvula doble serie 77
Esta válvula está construida con carretes de acero inoxidable de precisión como elementos principales de la válvula y está diseñada para ofrecer seguridad adicional al funcionamiento de muchas máquinas controladas neumáticamente, como las pequeñas. prensas, operadores de válvulas y pestillos de seguridad operados por cilindros neumáticos de tamaño grande.
La válvula controlada por presión es una válvula doble de 4 vías controlada por presión con dos manos. mediante dos señales neumáticas separadas que esencialmente proporcionan control de puerta "Y" para los puertos de salida. Ambas señales piloto deben proporcionarse con aproximadamente 500 milisegundos de diferencia entre sí para accionar la válvula.
La actuación adecuada desplaza la presión de salida al puerto 4. Si la válvula no está accionada, no proporciona señales neumáticas apropiadas dentro de la ventana de discordancia o si la válvula actúa de manera anormal, la presión de entrada solo pasará al puerto 2 - cilindro retraído.
Consulte Al costado y debajo encontrará enlaces para navegar y descargar fácilmente catálogos de válvulas dobles serie 77 de ROSS Controls, instrucciones de instalación y datos técnicos. Además, tiene la opción de filtrar todas las opciones disponibles hasta la variante de válvula doble serie 77 que cumpla con sus requisitos.

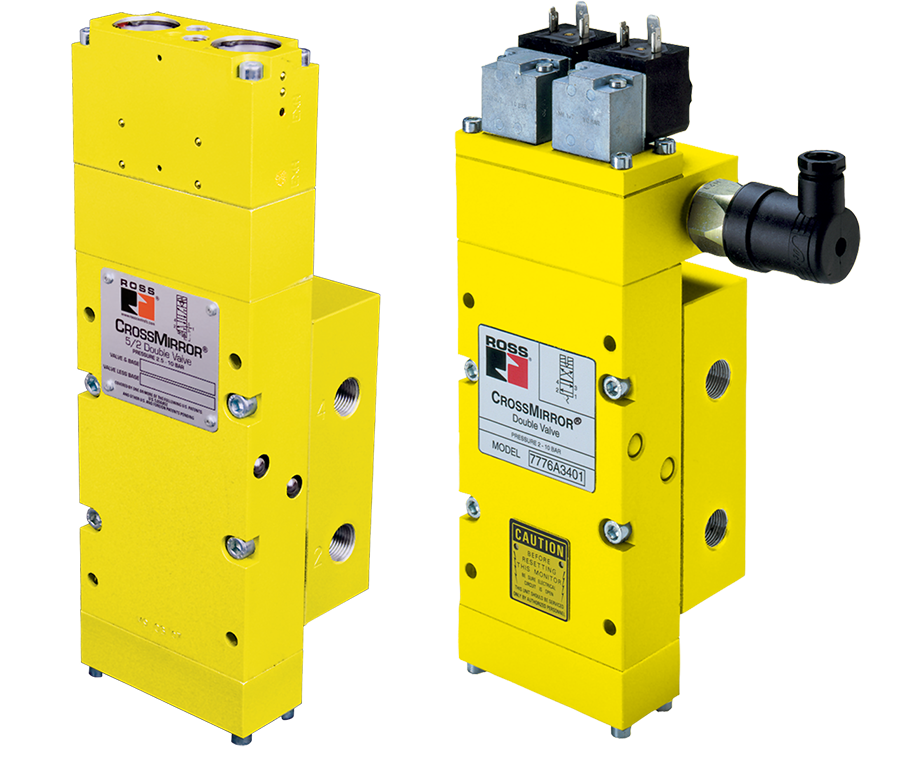

Válvula doble serie 77
